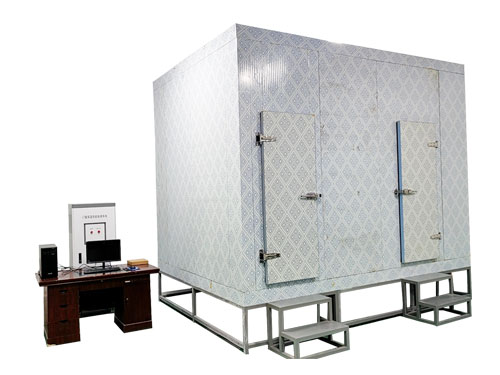

门窗保温性能检测设备

ZXD-BW1824G型建筑外门窗保温性能检测设备是我公司根据GB/T8484-2020研制，吸取了其他厂家相关产品的经验，开发的全自动检测系统。ZXD—系列代号。BW—设备功能代号。18—试件最大宽度1800mm。24—试件最大高度2400mm。

设备原理：ZXD-BW1824G型建筑外窗保温性能检测设备是按照GB/T8484-2020《建筑外门窗保温性能分级及检测方法》的标准制作的，该方法的理论依据为GB/T13475-2008《建筑构件稳态热传递性质的测定  标定和防护热箱法》中的标定热箱法。它是基于一维稳态传热原理，模拟冬季外窗构件的传热状况，将外窗构件置于两个不同温场的箱体之间，热箱模拟室内空气温场、辐射条件；冷箱模拟室外空气温场、风速、辐射条件。经过若干小时的运行，整个装置均达到稳定状态，形成稳定温度场、速度场后测量试件两侧的空气温度、热室外壁及试件框的热损、试件计量面积以及输入热箱的电加热器功率等主参数后，就可以计算出外窗试件的传热系数、抗结露系数。

主要性能参数：

热室控温范围：10～50℃范围内任意设定。测量精度：0.25℃。控温波动范围：0.01～0.1℃

冷室控温范围：-10～-21℃范围内任意设定。测量精度：0.25℃。控温波动范围： 0.01～0.2℃。

热室功率测控范围：10～1100W，精度：0.5级。热室稳态功率波动范围：≤0.2～1W 。

测试效率:

断续试件测试:指间歇式测试一个试件总耗时约:8～10小时/件。

连续试件测试:指连续测试同一或不同一试件的总耗时约: 7～9小时/件。

门窗试件尺寸：1500mm×1500mm～1800mm×2100mm范围内选定。

配带动力：交流380V，功率≤9kW，三相五线制。

设备外形尺寸：长×宽×高(mm)＝3900×2700×3500。

设备安装使用空间：长×宽×高(mm)＝4900×4000×4000。

控制箱尺寸：（长×宽×高(mm)   600mm×400mm×1600mm
